大型井式滲碳爐
標簽：
本電爐的液體滴入系統備有可進行三種液體同時滴入的滴量器，并可通過流量計及針形閥控制其流量。
在爐蓋上方設有水冷卻的試樣管、取氣孔、排氣孔，如與紅外線CO2分析儀配合及改裝，則可進行碳勢自動控制的工藝操作。
|
型號 |
額定功率（Kw） |
額定溫度（℃） |
額定電壓（V） |
相數 |
工作區尺寸 |
大裝載量 |
|
RQ3-25-9 |
25 |
950 |
380 |
3 |
ф300*450 |
50 |
|
RQ3-35-9 |
35 |
950 |
380 |
3 |
ф300*600 |
100 |
|
RQ3-60-9 |
60 |
950 |
380 |
3 |
ф450*600 |
150 |
|
RQ3-75-9 |
75 |
950 |
380 |
3 |
ф450*900 |
220 |
|
RQ3-90-9 |
90 |
950 |
380 |
3 |
ф600*900 |
400 |
|
RQ3-105-9 |
105 |
950 |
380 |
3 |
ф600*1200 |
500 |
大型井式滲碳爐用途
RQ3系列井式氣體滲碳電阻爐是新標準節能型周期作業式熱處理電爐， 主要供鋼制零件氣體滲碳用， 由于采用超節能爐襯和國際先進的真空密封風機，使爐壓提高， 無任何漏氣， 爐溫均勻、升溫快、保溫好，碳勢氣氛均勻， 工件滲碳速度加快，滲層均勻，提高了生產效率和滲碳質量。
大型井式滲碳爐結構簡介

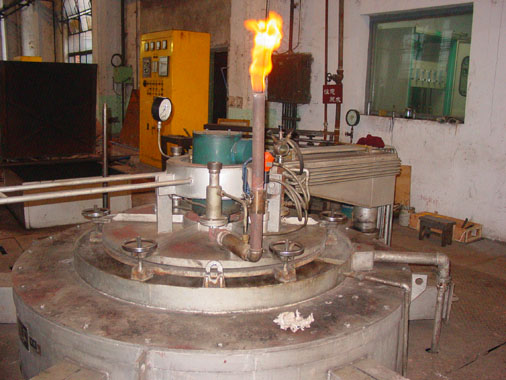

本電阻爐由爐殼、 爐襯、 爐蓋升降機構、 真空密封風機、馬弗罐及加熱元件等組成。 爐殼為圓形，它由鋼板及型鋼焊接而成。爐襯是由0.6g／cm3高強度超輕質微珠真空球節能耐火磚、硅酸鋁超長纖維、膨脹保溫粒料等砌筑而成的節能型爐襯結構。爐蓋升降機構由電機齒輪箱組成， 當需要開啟爐蓋時，只需用手按下控制箱上的按組， 爐蓋即以30—70毫米／秒的速度上升或下降， 為了安全起見，在升降機構上裝設有兩個行程開關， 當爐蓋上升時， 下邊的行程開關自動切斷電阻爐控制柜主回路電源，使加熱元件斷電停止工作， 上邊的行程開關則限制升降軸升起的高度， 以防升降抽升起過高，升降絲桿脫出齒輪箱。真空密封風機裝在爐蓋上， 它可以攪拌馬弗罐中的氣氛使之成分均勻， 同時使爐溫趨于均勻在爐蓋上還備有三個管子直通爐子馬仰雄內，一個管子安裝三頭不銹鋼滴注器， 由三頭墑注器向爐內墑注甲醉，煤油或其它有機液體， 各種液體均可調節， 該管子上的氨氣孔可用來向爐內輸入氨氣作為碳氮共滲用(不滲氮時可將管口封死)，其中一個管子為取樣管， 該管子的上部有一個管接咀可接“U”型玻璃管壓力計用來監視爐內氣氛的壓力、 排氣管下部的管接咀可與二氧化碳紅外儀相接， 以用來控制爐氣，該管子的封帽項部有一調整放氣和調節爐內壓力大小之用，此咀排出的廢氣應點燃燒掉，排出的火焰以200毫米—300毫米為佳。
上述爐蓋上的三個管子都有水冷套， 以便進入三個管子中的氣體快速冷卻， 馬佛罐的作用是維護爐壓， 保證滲碳或碳氮共滲的正常進行， 它由耐熱鋼制成， 加熱元件由電熱合金絲燒成螺旋狀， 安裝在爐襯內壁上， 并通過引出捧引出爐外，爐子溫度由插入爐膛的熱電偶， 通過補償導線傳感給自動控溫柜， 控制柜自動記錄爐中的加熱溫度和自動控制爐溫。電阻爐配有冷卻桶， 用來存放處理后的零件，捅蓋處設有砂封槽。
|
名 稱 |
單位 |
型 號 | |||||
|
RQ3-105-9 |
RQ3-60-12 |
RQ3-150-9 |
RQ3-180-9 |
RQ3-220-9 | |||
|
額定功率 |
KW |
105 |
75 |
150 |
180 |
220 | |
|
額定電壓 |
V |
380 |
220/380 |
380 |
380 |
380 | |
|
高溫度 |
℃ |
950 |
1200 |
950 |
950 |
950 | |
|
工作溫度 |
℃ |
0-950 |
0-950 |
0-950 |
0-950 |
0-950 | |
|
相 數 |
相 |
3 |
3 |
3 |
3 |
3 | |
|
頻 率 |
H z |
50 |
50 |
50 |
50 |
50 | |
|
裝料筐
尺寸 |
直徑 |
㎜ |
600 |
450 |
600 |
800 |
800 |
|
高 |
㎜ |
1200 |
600 |
1800 |
1500 |
1800 | |
|
馬弗罐
尺寸 |
直徑 |
㎜ |
780 |
630 |
780 |
980 |
980 |
|
高 |
㎜ |
1800 |
1144 |
2400 |
2100 |
2400 | |
|
爐膛
尺寸 |
直徑 |
㎜ |
920 |
770 |
920 |
1120 |
1120 |
|
高 |
㎜ |
1830 |
1480 |
2430 |
2130 |
2450 | |
|
加熱區段 |
㎜ |
2 |
2 |
2 |
2 |
2 | |
|
電熱元件接法 |
YY |
并聯/Y |
YY |
YY |
YY | ||
|
空爐損耗功率 |
KW |
＜=18 |
＜=16 |
＜=28 |
＜=29 |
＜=34 | |
|
空爐升溫時間 |
h |
＜=3 |
＜=2.5 |
＜=3.5 |
＜=3.5； |
＜=3.5 | |
|
外 型
尺 寸 |
長 |
㎜ |
1820 |
1810 |
1820 |
2200 |
2200 |
|
寬 |
㎜ |
1580 |
1580 |
1580 |
1780 |
1780 | |
|
高 |
㎜ |
2990 |
2365 |
3200 |
3030 |
3300 | |
|
爐溫均勻性 |
℃ |
+/-5 |
+/-5 |
+/-5 |
+/-5 |
+/-5 | |
|
大一次裝載量 |
㎏ |
500 |
150 |
800 |
1500 |
2000 | |
|
配套自動控溫柜 |
臺 |
2 |
2 |
2 |
2 |
2 | |
|
重 量 |
㎏ |
5200 |
3340 |
6600 |
7200 |
7500 | |
|
名 稱 |
單 位 |
型 號 | ||||||
|
RQ3-288-9 |
RQ3-320-9 |
RQ3-360-9 |
RQ3-480-9 |
RQ3-630- |
RQ3-840-9 | |||
|
額定功率 |
KW |
288 |
320 |
360 |
480 |
630 |
840 | |
|
額定電壓 |
V |
380 |
380 |
380 |
380 |
380 |
380 | |
|
高溫度 |
℃ |
950 |
950 |
950 |
950 |
950 |
950 | |
|
工作溫度 |
℃ |
0-950 |
0-950 |
0-950 |
0-950 |
0-950 |
0-950 | |
|
相 數 |
相 |
3 |
3 |
3 |
3 |
3 |
3 | |
|
頻 率 |
H z |
50 |
50 |
50 |
50 |
50 |
50 | |
|
裝料筐
尺寸 |
直徑 |
㎜ |
800 |
1000 |
1500 |
1500 |
800 |
1500 |
|
高 |
㎜ |
2500 |
2500 |
1800 |
2400 |
9000 |
6500 | |
|
馬弗罐
尺寸 |
直徑 |
㎜ |
980 |
1180 |
1680 |
1680 |
980 |
1680 |
|
高 |
mm |
3100 |
3100 |
2400 |
3000 |
9600 |
7100 | |
|
爐膛
尺寸 |
直徑 |
㎜ |
1120 |
1320 |
1820 |
1820 |
1120 |
1820 |
|
高 |
㎜ |
3130 |
3130 |
2430 |
3030 |
9650 |
7150 | |
|
加熱區段 |
㎜ |
3 |
3 |
3 |
3 |
6 |
6 | |
|
電熱元件接法 |
YYY |
YYY |
YYY |
YYY |
Y×6 |
Y×6 | ||
|
空爐損耗功率 |
KW |
＜=41 |
＜=50 |
＜=60 |
＜=74 |
＜=106 |
＜=130 | |
|
空爐升溫時間 |
h |
＜=3.5 |
＜=2 |
＜=4 |
＜=4； |
＜=4.5 |
＜=4.5 | |
|
外 型
尺 寸 |
長 |
㎜ |
2200 |
2400 |
2900 |
2900 |
2200 |
2900 |
|
寬 |
㎜ |
1780 |
1980 |
2480 |
2480 |
1780 |
2480 | |
|
高 |
㎜ |
3550 |
3550 |
3330 |
3450 |
11400 |
7860 | |
|
爐溫均勻性 |
℃ |
+/-7 |
+/-7 |
+/-5 |
+/-7 |
+/-7 |
+/-7 | |
|
大一次裝載量 |
㎏ |
3000 |
5000 |
6000 |
8000 |
3800 |
15000 | |
|
配套自動控溫柜 |
臺 |
3 |
3 |
3 |
3 |
6 |
6 | |
|
重 量 |
㎏ |
7860 |
8900 |
9100 |
9800 |
13200 |
14500 | |
